描述

產品描述

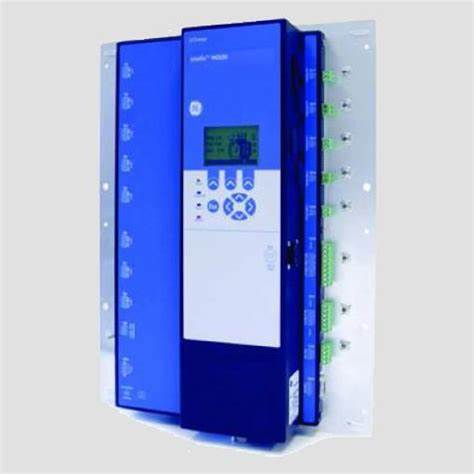

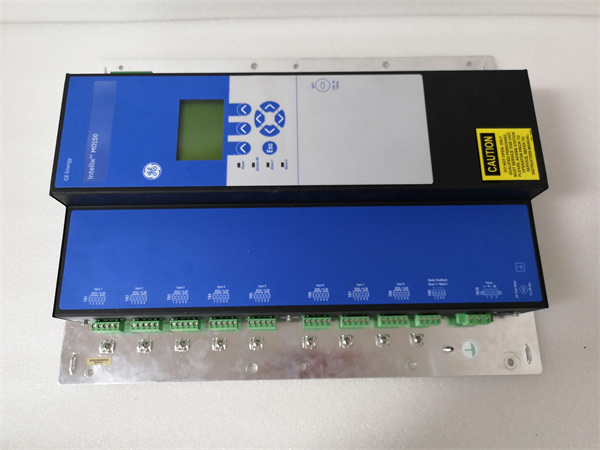

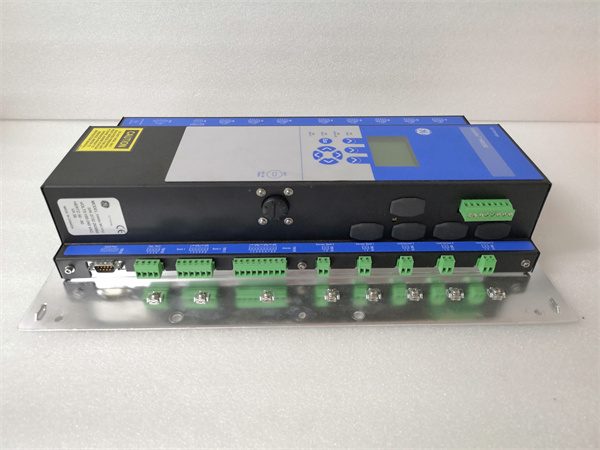

INTELLIX MO150 GE變壓器監控系統用于實時監控變壓器的狀態，預防潛在的故障。

特征

-8個模擬輸入（4-20 mA或RTD PT100）

-5個交流輸入（負載和風扇電流）

-2個數字輸入（系統警報、冷卻控制和冷卻警報）

-配有變壓器模型的嵌入式功能-歷史數據采集

?一個Hydran S2氣體和濕度傳感器

?兩個磁性安裝RTD（頂部和底部油溫測量）

?一個負載電流CT轉換器

?多主機軟件（在遠程PC上運行的客戶端用戶界面）

Intellix MO150監測包由傳感器、分析模型和數據處理功能的集成系統組成，以解決大多數常見故障模式。這套具有成本效益的軟件包提供了必要的條件評估工具，以實現對這一關鍵電廠組件的有效管理和最佳利用。

一個Intellix MO150系統將能夠在一個網絡中連接多達四個Hydran S2單元和一個Hydran M2。變壓器數學模型將根據Hydran裝置進行計算，Hydran裝置將被配置為主油箱。額外的（可選）Hydran S2設備只能對變壓器及其相關報警器內可能產生的故障氣體和煙霧進行連續在線測量。

對變壓器在線監控并且進行實時監測和診斷,可以減少突發性和災難性事故的發生。同時可以避免昂貴的替換和清理費用，避免非計劃性停電，提高資產的整體水平。變壓器可靠性和潛在故障的皁期監測對于延長重要變壓器的壽命非常重要,并且具有明顯的商業和運行效益:

可增加兩次例行檢修之間的時間間隔,降低檢修和維護費用通過監測冷卻系統性能,優化設備壽命

連續監測變壓器狀態，減少非計劃性停電

使用在線模型，實時提供變壓器狀態信息，更好的延長變壓器壽命

優化變壓器性能，延長變壓器壽命，推遲變壓器更新

lntellix MO150變壓器監控系統是智能的,具有明顯成本效益的解決方案，它可以為電力設備提供全面的監測和交互式的狀態診斷,并可以實現實時的智能控制。其被設計用于收集，處理，分析數據并基于從各種傳感器所得到的數據對關鍵性的操作做出解釋。它集成了智能功能,可以利用監控所得的變壓器的特性和實時測量的數據做基于IEEE和IEC標準的在線變壓器模型的自動計算.

lntellix MO150系統非常容易安裝在充油電氣設備上，用于在線，持續監測以下新的，或者已經長期投運的設備:

電力變壓器

自耦變壓器

設備變壓器

電弧爐變壓器

整流變壓器

配電變壓器

電抗器

lntellix M0150被設計用于收集,處理,分析數據并基于從各種傳感器所得到的數據對關鍵性的操作做出解釋。它集成了智能功能，可以利用監控所得的變壓器的特性和實時測量的數據做基于IEEE和IEC標準的在線變壓器模型的自動計算.此系統可提供的在線模型系統如下:

·MVA模型（計算一次，二次或三次繞組的視在功率)

·繞組熱點溫度模型〔計算各統組負載電流測量處的熱點溫度)

·濕度和氣泡模型（計算導體絕緣濕度和產生氣泡溫度)

·絕緣老化模型（計算IEEE或EC導則規定的老化加速因子)

·油紙絕緣結構濕度模型(計算油紙絕緣結構中的濕度)

·冷卻控制模型變壓器冷卻系統的管理和運行)

·冷卻效率模型〔監測冷卻系統的實際效率)

·調壓開關熱模型（計算LTC油室和變壓器油箱之間的溫度差)

·調壓開關位置跟蹤模型（記錄和跟蹤開關位置變化過程)

·動態負載模型（持續估算變壓器負載,使其在過載情況下處于安全范圍)

并且提供預診斷和診斷模塊,在變壓器出現報警時提供故障診斷建議，及提示若不對相關故障采取行動可能會引起的問題，并推薦應該采取的行動。

應用領域

INTELLIX MO150 GE變壓器監控系統適用于需要精細監控變壓器狀態的電力供應系統，如電力站，工廠等。
