描述

產品描述

IC698PSA350 GE電源模塊為工業設備提供穩定、可靠的直流或交流電源，確保設備正常運行。

特征

高效率：能夠快速、有效地將輸入電源轉換為所需的輸出電源。

穩定性好：具有出色的電源調節能力，確保輸出電壓穩定。

可靠性高：經過嚴格的質量控制和環境測試，確保在各種惡劣環境下都能穩定工作。

保護功能：具備過壓、過流、過熱等保護功能，確保設備安全。

IC698PSA350 GE電源模塊是GE公司為工業自動化領域設計的一款高性能電源模塊，具有高效率、穩定性和可靠性，能夠為各種工業設備提供穩定的電源支持。

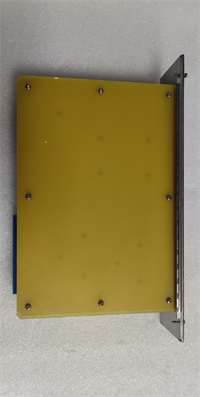

IC698PSA350 GE電源模塊

采用先進的電源轉換技術和高品質的電子元器件，具有緊湊的尺寸、輕便的重量和易于操作的接口，方便用戶安裝和使用。

IC698PSA350是一個電源模塊，是PACSystem RX7i平臺的一部分，目前隸屬于艾默生自動化，以前由GE智能平臺（GE IP）生產。該電源安裝在RX7i通用背板上。它的輸入電壓范圍為85至264 VAC、47至63 Hz和100-150VDC，最大輸入功率為440瓦（典型值）和500瓦（最大值）。所有三(3)個輸出（例如5 VDC、12 VDC和-12 VDC）的最大輸出功率為350瓦，輸出電流分別為0-60安培、0-12安培和0-4安培。

IC698PSA350是PACSystem RX7i控制器系列的高容量電源模塊。該模塊用于提供背板電源，模塊使用背板電源來激活內部電路并變得可操作。該電源模塊占用機箱的一個插槽，設計為僅安裝在RX7i機架的插槽0中。

IC698PSA350的工作輸入電源電壓為85至264 VAC、100-150 VDC，交流輸入頻率為47-63 Hz。該模塊的標稱額定電壓為120/240 VAC和125 VDC，輸入功率要求為440瓦（典型值）和500瓦（最大）。該電源模塊用于交流輸入供電時，功率因數為0.99。

IC698PSA350是一款單插槽電源模塊，安裝在RX7i機架的最左側插槽或插槽0。它配有各種LED狀態指示燈，有助于識別模塊的運行狀態。這些指示燈包括Field OK、OUTPUT OK和OVER TEMP LED。該電源模塊內置過溫、過壓等保護電路以及氣流保護。系統機箱下方有一個70 CFM強制風冷風扇，為電源模塊提供冷卻空氣。如果檢測到氣流停止，則OVER TEM LED指示燈會亮起。

IC698PSA350電源有A系列和B系列版本。A系列電源內部裝有0.25”x 1.25”保險絲，B系列電源內部裝有5 x 20 m保險絲。安裝的保險絲為8A/250V保險絲。

IC698PSA350電源模塊屬于RX7i系列，由GE Fanuc制造。該模塊能夠通過背板向模塊發送邏輯電平信號。它的額定輸出功率為350瓦。額定工作電壓為120/240伏交流電和125伏直流電。電源模塊的運行頻率在47至63赫茲之間。該模塊的工作溫度范圍為0至60攝氏度。電源模塊配有氣流傳感器，可以輕松檢測風扇故障或驅動器周圍氣流停止。如果發生任一情況，溫度過高LED就會亮起?？梢酝ㄟ^使用模塊外部的跳線來啟用或禁用傳感器。

在安裝過程中，GE Fanuc IC698PSA350電源模塊不應有任何帶電的電源連接，并且應正確接地。對于現場接線，輸入端子位于模塊的正面，可以連接120/240伏交流和125伏直流輸入電壓源。端子可以與實心線或絞線連接。接地端子或GND應使用12 AWG電線連接到機架的GND端子。正常運行時安裝區域的環境溫度不應超過60攝氏度。所有輸出的隔離額定值為1500伏直流電。IC698PSA350模塊的穿越時間為15毫秒，保持時間為5毫秒。

應用領域

IC698PSA350 GE電源模塊適用于各種工業自動化和過程控制領域，如石油化工、電力、水處理、制藥、食品加工等，為各種工業設備提供穩定的電源支持。
