描述

　3503E Triconex數字量輸入模塊

產品概述

3503E是Triconex的32通道數字輸入模塊，設計用于安全儀表系統（SIS）應用。它提供高完整性的信號處理和故障檢測，以確保關鍵工業過程的安全運行。

產品特點

三重模塊化冗余（TMR）架構：采用冗余設計，具有三個獨立的處理通道，可消除單點故障，即使一個通道發生故障也能確保連續運行。

診斷覆蓋率高：采用全面的診斷來檢測模塊本身以及連接的現場設備中的故障，確保安全系統的完整性。

SIL 3認證：符合IEC 61508的SIL 3嚴格安全要求，適用于最苛刻的安全應用。

寬輸入范圍：支持多種輸入電壓，包括24 VDC、48 VDC和125 VDC，兼容各種現場設備。

通用組：允許對用于常見信號處理和故障檢測的輸入進行分組，從而簡化安裝和維護。

產品參數

參數價值

通道數32

輸入電壓范圍24伏直流電、48伏直流電、125伏直流電

輸入電流2毫安

響應時間5毫秒

診斷范圍>99%

SIL認證SIL 3符合IEC 61508標準

工作溫度-40°C至70°C

儲存溫度-40°C至85°C

尺寸160毫米x 233毫米x 89毫米

重量2.3千克

產品規格

3503E有兩種規格：

3503E-01：基本型號

3503E-02：具有擴展診斷功能的型號

用戶可以根據自己的具體要求選擇合適的型號。

產品系列

3503E屬于Triconex的Trident系列安全I/O模塊。該系列模塊為SIS應用提供各種數字和模擬I/O選項，可滿足不同的安全系統需求。

產品應用

3503E專為安全儀表系統（SIS）應用而設計，在這些應用中，預防危險事件至關重要。它通常用于以下行業：

石油化：用于保護石油和天然氣加工設施免受火災、爆炸和有毒物質釋放的影響。

化學的：用于保護化工廠免受危險反應、泄漏和溢出的影響。

發電：用于確保電廠的安全運行和防止電網停電。

藥：用于保持制藥過程的完整性并防止產品污染。

核：用于保護核電站免受事故和輻射釋放的影響。

使用領域

3503E廣泛應用于以下安全系統應用領域：

緊急關斷系統（ESD）：在發生危險事件時啟動安全停機程序。

火災和氣體探測系統：檢測并報警是否存在火災、煤氣泄漏或有毒物質。

聯鎖系統：實施安全聯鎖，以防止危險操作的發生。

渦輪機控制系統：確保渦輪機和發電機的安全可靠運行。

反應堆保護系統：保護核反應堆免受臨界事故和熔毀的影響。

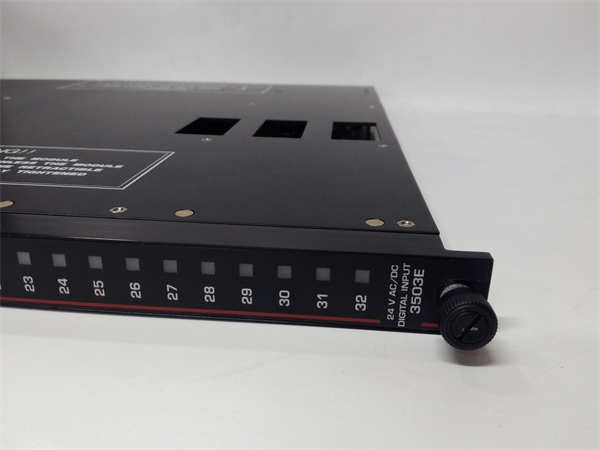

3503e Triconex數字輸入模塊

3503e Triconex數字輸入模塊
