描述

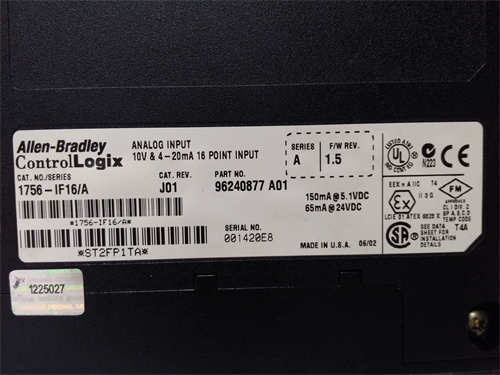

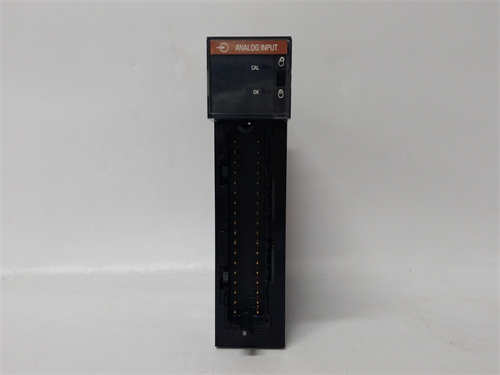

1756-IF16? 羅克韋爾? ?模擬輸入模塊

產品說明

1756-IF16模塊通常用于工業自動化和控制系統中，用于監測和采集模擬信號，如溫度、壓力、流量等。這些模擬信號可以被轉換為數字信號，以便于PLC或控制系統進行處理和分析。

產品參數

• 制造商：羅克韋爾自動化
• 型號：1756-IF16
• 功能：模擬輸入模塊
• 通道數量：16個模擬輸入通道
• 分辨率：根據型號，該模塊具有高分辨率的特性，能夠精確地測量和采集模擬輸入信號
• 通信接口：通常通過適配器或總線連接到PLC或控制系統，以進行數據傳輸和監控

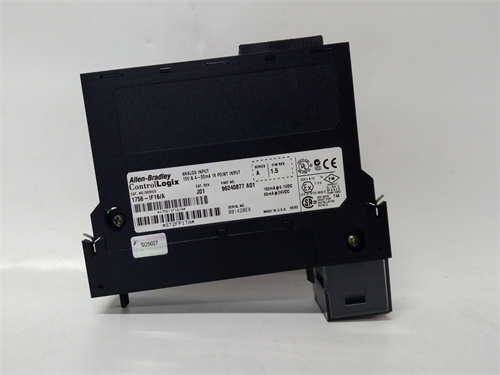

1756-IF16? 羅克韋爾?

產品規格

• 輸入范圍：±10V，0～10V，0～5V，0～20mA
• 決議：320伏/計數（15位+符號雙極）10.25伏；160伏/計數（16位）@0..10.25伏；80伏/計數（16位）@0…5.125V；0.32安/計數（16位）@0…20.5毫安
• 背板總功率：2.33W
• 最大功耗：電壓：2.3W；電流：3.9W
• 輸入阻抗：>10毫歐（電壓）；249歐（電流）
• 開路檢測時間：差分電壓-5秒內的正滿標度讀數；單端/差動電流-5秒內負滿標度讀數；單端電壓-偶數編號的通道在5秒內達到正滿標度讀數，奇數編號的通道在5秒內達到負滿標度讀數

產品系列

ControlLogix模擬輸入模塊。

產品特征

• 多通道設計：1756-IF16具有16個模擬輸入通道，可以同時接收和處理多個模擬信號。
• 高分辨率：該模塊具有高分辨率的特性，能夠精確地測量和采集模擬輸入信號。
• 多種輸入類型支持：支持電流、電壓、熱電偶和熱電阻等多種輸入類型。
• 靈活的信號接線配置：支持單端、差分和高速差分接線三種類型的信號接線配置。
• 高采樣率和冷端補償：具有較高的采樣率，可實時監測電壓信號的變化，并支持冷端補償功能。
• 內置診斷功能：具有內置的診斷功能，可用于監測模塊狀態和性能，以及檢測線路故障或異常。
• 通信接口：通常通過ControlLogix背板與PLC或DCS進行通信，并支持以太網或其他通信協議。

產品作用與用途

1756-IF16模塊的主要作用是接收和處理模擬信號，將其轉換為數字信號以供PLC或控制系統使用。它廣泛應用于各種工業自動化應用中，包括制造、過程控制、電力系統、水處理、建筑自動化等。

應用領域

1756-IF16模塊廣泛應用于工業自動化控制系統，特別適用于需要同時監測多個模擬信號的復雜控制系統。它可以與羅克韋爾自動化的PLC和其他控制設備配合使用，實現精確的數據監測和控制。
