TM3AQ4

產品概述

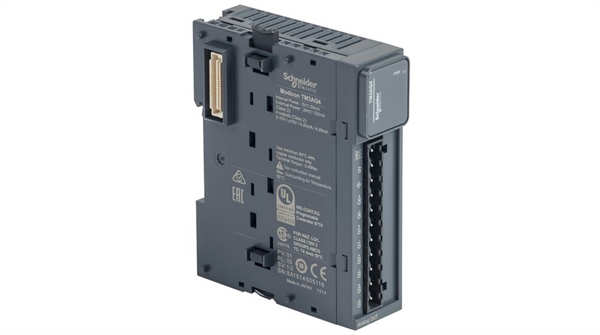

施耐德電氣TM3AQ4是一款模擬量輸出模塊，屬于Modicon TM3系列產品。它主要用于擴展Modicon M221,M241和M251系列可編程邏輯控制器（PLC）的輸出通道，將PLC中的數字信號轉換為模擬量信號（如4-20mA電流信號或0-10V電壓信號），從而實現對執行機構（如閥門、電機等）的控制。

產品特點

高集成度：單個模塊提供4路模擬量輸出，提高了系統集成度。

高精度：具有較高的輸出精度，能夠精確控制執行機構。

靈活配置：支持多種模擬量輸出類型，如4-20mA、0-10V、-10V~+10V等。

易于安裝：模塊化設計，安裝方便快捷。

可靠性高：采用工業級設計，具有良好的抗干擾性和穩定性。

產品參數

輸出通道數：4

輸出類型：4-20mA、0-10V、-10V~+10V等

分辨率：11位+符號

供電電壓：24V直流

通信接口：Modicon TM3總線

防護等級：IP20防護等級

產品規格

尺寸：符合Modicon TM3標準尺寸

重量：輕巧便攜

工作溫度：0°C~55°C

溫度：-20°C~70°C

系列產品

TM3AQ4屬于施耐德電氣Modicon TM3系列產品，該系列產品提供多種I/O模塊，包括數字量輸入/輸出模塊、模擬量輸入/輸出模塊、特殊功能模塊等，可以滿足不同控制系統的需求。

產品作用

模擬量信號輸出：將PLC中的數字信號轉換為模擬量信號，控制執行機構。

過程控制：實現對工業過程的連續控制，如流量控制、溫度控制等。

數據輸出：將PLC中的數據轉換為模擬量信號，用于顯示或記錄。

產品用途

工業自動化：廣泛應用于各種工業自動化系統，如生產線、包裝機械、機床等。

過程控制：用于過程控制系統，如溫度控制、壓力控制等。

數據采集：將PLC中的數據轉換為模擬量信號，用于顯示或記錄。

應用領域

汽車制造：汽車裝配線、汽車零部件加工。

電子制造：PCB加工、電子產品組裝。

食品飲料：食品包裝、飲料灌裝。

化工行業：化工過程控制。

Product Overview

The Schneider Electric TM3AQ4 is an analog output module that belongs to the Modicon TM3 family of products.It is mainly used to extend the output channels of Modicon M221,M241 and M251 series programmable logic controllers(PLCs)to convert digital signals in the PLC into analog signals(such as 4-20mA current signals or 0-10V voltage signals),so as to realize the impact on actuators(such as valves,etc.).motors,etc.).

Features:

High integration:A single module provides 4 analog outputs,which improves the system integration.

High precision:It has high output accuracy and can accurately control the actuator.

Flexible configuration:Support a variety of analog output types,such as 4-20mA,0-10V,-10V~+10V,etc.

Easy to install:Modular design,easy and quick installation.

High reliability:Industrial-grade design,with good anti-interference and stability.
